Freevalve: el motor sin árbol de levas, contado como es
Antes de empezar, una aclaración que va a doler a más de uno y que pongo arriba porque me niego a empezar un artículo técnico con una mentira. Freevalve, el motor sin árbol de levas de Koenigsegg, no es un invento de Koenigsegg. Tampoco es el primer motor camless de la historia. Ni de lejos. La idea de eliminar el árbol de levas y mover las válvulas con actuadores electrónicos se patentó por primera vez en 1899, y desde entonces ha pasado por las mesas de ingeniería de Renault, BMW, Fiat, Valeo, General Motors, Ricardo, Lotus Engineering, Ford, Sturman Industries y unos cuantos más. Y, dato importantísimo que tampoco te suelen contar, hay un sistema en producción en masa desde hace diecisiete años, montado en millones de coches, que es camless en parte: el MultiAir de Fiat.
Lo que sí hace Freevalve, y eso ya es decir mucho, es llevar la idea hasta el extremo. Camless total. Todas las válvulas, admisión y escape, sin un solo árbol de levas en el motor. Esa es la pieza diferencial. Esa es la conversación de verdad.
La idea, que es vieja
El árbol de levas es un compromiso de fábrica. Una barra con bultos girando sincronizada con el cigüeñal, decidiendo cuándo abre cada válvula, cuánto se levanta y cuánto tiempo permanece abierta. Los bultos tienen una forma fija. Esa forma vale igual para el arranque en frío, para el ralentí en un atasco y para la recta a fondo. Un solo perfil para situaciones que no se parecen en nada. Mejorar ese compromiso es lo que llevan haciendo los fabricantes desde hace cuarenta años con variadores de fase, sistemas que conmutan entre dos perfiles, el VTEC de Honda, el VANOS de BMW, el Valvetronic de BMW que va más allá pero sigue teniendo árbol.
La idea de eliminarlo del todo lleva ahí desde antes de que tú nacieras. Renault tenía un camless solenoide para diésel en 2002. Lotus Engineering trabaja en actuación electro-hidráulica de válvulas desde finales de los ochenta, como spinoff de su programa de suspensión activa. Llamaron al sistema AVT, Active Valve Train. En 2004 Lotus y Eaton presentaron en el Vienna Motor Symposium un AVT «production-intent» apuntando a producción en serie para 2008-2009. Nunca llegó. Hoy, según la propia Lotus, el AVT existe únicamente como herramienta de investigación en banco de pruebas, no como producto en ningún coche. Valeo presentó prototipos de actuación solenoide en 2000 y anunció producción para 2008 que tampoco llegó. Y, lo más cercano a una historia de éxito industrial real en este terreno, una empresa estadounidense llamada Sturman Industries, fundada por Eddie Sturman, ingeniero ex-NASA que tiene una patente fundacional de 1997, llegó a poner un sistema de actuación hidráulica de válvulas en un camión International que cruzó Estados Unidos de costa a costa en el año 2000.
Te lo cuento porque cuando alguien diga que Koenigsegg «inventó» el motor sin levas, sabrás que está hablando de oídas. Lo que Koenigsegg sí hizo fue comprar en 2012 una empresa sueca llamada Cargine, fundada en 2000 por Anders Höglund y Urban Carlson, y rebautizarla como Freevalve. Doce años de desarrollo previo antes de que la pieza llevara siquiera el logo del fantasmita.
El elefante en la habitación: MultiAir
Antes de explicar qué hace Freevalve, hay que poner sobre la mesa la pieza que casi todos los artículos sobre camless evitan mencionar, y que se ha convertido en el ejemplo industrial más exitoso de actuación variable de válvulas que existe ahora mismo. MultiAir, de Fiat.
Lo desarrolló el Dr. Rinaldo Rinolfi en el Centro Ricerche Fiat de Orbassano. Más de diez años de trabajo, más de cien millones de dólares de inversión, investigación que arranca en los años ochenta. Se lanzó en 2009 en el Alfa Romeo MiTo y desde entonces ha pasado al Fiat 500, al Jeep Cherokee, al Dodge Dart, al Chrysler 200 y a unos cuantos más. Millones de unidades fabricadas.
¿Y cómo funciona? Aquí está el matiz. MultiAir no elimina el árbol de levas, lo elimina solo en la admisión y a medias. En el motor hay un único árbol de levas con tres lóbulos por cilindro: dos para las dos válvulas de escape, que funcionan a la antigua usanza, y un único lóbulo para la admisión que no actúa directamente sobre las válvulas. Ese lóbulo mueve un pistón que comprime aceite dentro de una cámara hidráulica, una pieza compacta que se conoce en el taller como el «brick» porque parece un ladrillo metálico colocado encima de la culata. Entre esa cámara y las válvulas de admisión hay una electroválvula. Cuando esa electroválvula está cerrada, el aceite se comporta como un sólido y transmite el perfil del lóbulo tal cual a las válvulas. Cuando se abre, el aceite se desacopla, las válvulas de admisión dejan de seguir al lóbulo y cierran solas con su muelle, amortiguadas por un freno hidráulico para que no rebote. Y como la electroválvula puede abrir y cerrar varias veces en un solo ciclo, la centralita decide cuánto abren las válvulas y cuándo, cilindro a cilindro, ciclo a ciclo.
¿Es camless? Sí, pero solo en la admisión. ¿Es electrónico al cien por cien? No, sigue habiendo un lóbulo mecánico que mueve el pistón hidráulico. Pero los resultados, según las cifras «hasta» que Fiat publicó en su nota de lanzamiento de 2009 medidas en condiciones de laboratorio frente a un motor equivalente sin MultiAir, son los de un sistema de actuación variable de verdad: en el mejor de los casos un diez por ciento más de potencia, un quince por ciento más de par, un diez por ciento menos de consumo, un sesenta por ciento menos de NOx y un cuarenta por ciento menos de partículas. En conducción real las ganancias son menores, pero significativas. Y, más importante para esta historia, está en producción de masas. Funciona. Es fiable lo suficiente para que una marca generalista lo monte en coches de utilitario.
Te lo cuento porque la próxima vez que oigas «Freevalve es la primera tecnología que controla las válvulas electrónicamente sin árbol de levas», podrás contestar que MultiAir lleva diecisiete años haciéndolo en la admisión y en millones de coches.
Qué es Freevalve de verdad
Ahora sí, con la base puesta, podemos hablar de lo que hace diferente a Freevalve sin caer en exageraciones.

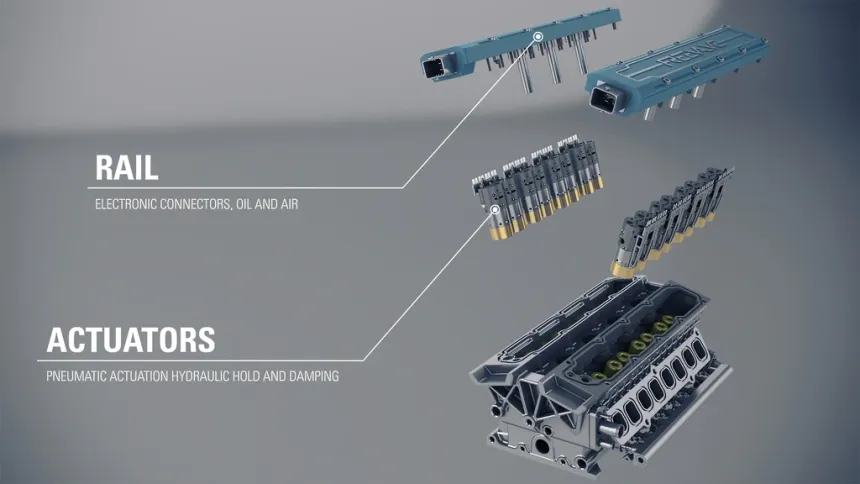

Freevalve quita el árbol de levas por completo. Entero. No solo en la admisión. No queda un lóbulo en ningún sitio. Y en lugar del árbol, encima de cada válvula, monta un actuador. En el motor TFG de Koenigsegg, el tres cilindros de dos litros, hay cuatro válvulas por cilindro, dos de admisión y dos de escape, y cada una tiene su actuador propio. Doce actuadores en total.
El actuador es un pistón pequeño. Para abrir la válvula, le mandan un soplo medido de aire comprimido contra ese pistón y la válvula baja. Para cerrarla, dos opciones: o sueltan el aire y la devuelve el muelle, o la bloquean abierta con un depósito de aceite y la mantienen ahí el tiempo que la centralita decida. Cuando toca cerrar, ese aceite escapa por un agujero pequeño que amortigua el cierre. Por eso al sistema lo llaman, con todas las letras, electro-hidráulico-neumático. Electricidad para mandar la orden, neumática para mover, hidráulica para frenar y sostener.
La diferencia conceptual con MultiAir es clara: MultiAir necesita un lóbulo mecánico para generar la presión hidráulica que mueve la válvula; Freevalve no. La fuente de energía para abrir es aire comprimido externo, generado por un compresor que arrastra el propio motor. Y como ya no hay árbol, las válvulas de escape también pueden ser controladas individualmente, no solo las de admisión. Esa es la diferencia que importa.
Lo que te da quitar el árbol entero es una lista larga. Puedes hacer funcionar el motor en ciclo Otto, Miller o Atkinson sobre la marcha, cambiando de uno a otro según convenga. Puedes desactivar cilindros enteros cerrándoles todas las válvulas. Puedes hacer trucos como el del TFG, que monta dos turbos y reparte el escape según las vueltas: a bajas, cierra las válvulas de escape que alimentan uno de los turbos para mandar todo el gas al otro, y así arranca un turbo solo, muy rápido, sin lag. Es decir, el motor usa sus propias válvulas para hacer un trabajo que normalmente requiere hardware aparte.
Y desaparece una lista entera de piezas: correa o cadena de distribución, variadores de fase, mariposa de admisión (la válvula misma regula el aire), wastegate, turbo de geometría variable, precatalizador de arranque en frío, recirculación externa de gases, incluso la inyección directa (basta con la indirecta). Cada una de esas piezas que desaparece es un fallo potencial menos y peso menos.

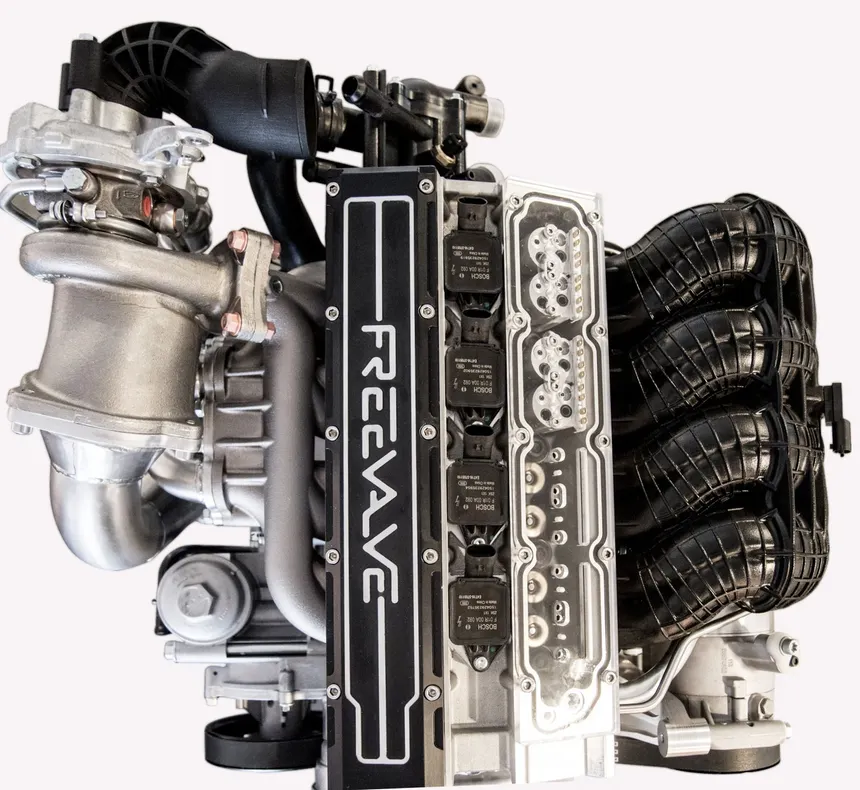

El resultado en el TFG, según la ficha oficial de Koenigsegg: tres cilindros, dos litros, setenta kilos en seco, bloque y culata en aleación de magnesio, compresión 9.5:1, capaz de tragar E85, E100 y metanol, seiscientos caballos a 7.500 vueltas y unos 600 Nm. Trescientos caballos por litro. Son números muy serios para un tres cilindros que cumple normativa de emisiones.
Y entonces, ¿por qué no lo llevas tú?
Aquí es donde tengo que tener cuidado, porque la respuesta es más prosaica de lo que se suele contar.
Empecemos por el primer intento de llevarlo a la calle. En 2016, en el Salón de Pekín, una marca china llamada Qoros enseñó un coche con motor Freevalve. Meses después, en Cantón, llevaron al escenario un Qoros 3 conducible con un 1.6 turbo Freevalve de 230 caballos y un cincuenta por ciento más de potencia y par que el equivalente convencional. La propia Freevalve lo llamó «el primer motor Freevalve del mundo destinado a producción en masa», con línea prevista para 2017. Y nunca llegó. ¿Por qué? No por la tecnología. Qoros era una marca que perdía dinero a espuertas, 129 millones de dólares solo en el primer semestre de 2016, pasó de Chery e Israel Corporation a Baoneng, y cuando Baoneng entró a su vez en crisis financiera, Qoros se desangró hasta que un juzgado acabó subastando su línea de producción. La marca se disolvió en 2022. El primer intento de llevar Freevalve a producción de masas se cayó porque el socio que lo iba a fabricar se hundió.
Después vino el Gemera, presentado en 2020. El TFG con Freevalve era el corazón del coche, y habría sido el primer motor Freevalve en un coche de producción de la historia. Pero en 2022 Koenigsegg ofreció una alternativa: el V8 biturbo de cinco litros del Jesko, capaz de 2.300 caballos en E85, como opción extra por unos 400.000 dólares sobre el precio base. Y aquí viene el dato como es, sin drama: cuando los compradores tuvieron las dos opciones sobre la mesa, casi todos se fueron al V8. Christian von Koenigsegg lo explicó en un podcast de Top Gear en julio de 2024: quedaban tan pocos pidiendo el TFG que el propio Koenigsegg los convenció de pasarse al V8 también. El Gemera quedó como V8 puro. El TFG, según palabras textuales de CvK, a la estantería, pero «for the time being», para más adelante.
Aquí no hubo asesinato, ni traición, ni cliente cabrón. Hubo una decisión racional dentro del mercado al que va dirigido un coche de ese precio: si te ofrecen 1.400 caballos con tres cilindros revolucionarios o 2.300 con un V8 conocido y probado, en el segmento del hipercoche la mayoría va a elegir el V8. La que tomó la decisión de poner el V8 sobre la mesa fue Koenigsegg, sabiendo lo que iba a pasar. Y lo que pasó, pasó.
Los problemas que no salen en el folleto
Antes de pasar a la razón estructural por la que esto no se generaliza, hay que dejar claros los problemas técnicos que el marketing de Koenigsegg no menciona, porque sin ellos la historia queda coja.
El primero, el más medible, es el consumo del propio sistema. Freevalve necesita aire comprimido permanente para abrir las válvulas, y ese aire lo genera un compresor accionado por correa desde el cigüeñal. O sea, el motor le roba potencia a sí mismo para alimentar su propia actuación de válvulas. En un motor con árbol de levas, mover las válvulas también cuesta energía, pero es una pérdida bien conocida y bastante constante. En Freevalve, según un trabajo académico de 2022 sobre el TFG, el rozamiento medio efectivo asociado al sistema de actuación de válvulas crece de forma exponencial con las vueltas del motor. Es decir, cuanto más rápido gira el motor, más glotones se vuelven los actuadores, y esa pérdida acaba siendo una de las razones por las que el par cae a altas revoluciones. No es un detalle menor: es el precio energético de no tener leva.
El segundo, más difícil de cuantificar pero igualmente real, es la fiabilidad a largo plazo. Aquí Koenigsegg afirma, por boca del propio Urban Carlson, CEO de Freevalve, que los actuadores no muestran «desgaste medible» tras «cientos de millones de ciclos» en banco, lo que les daría la misma esperanza de vida que un motor convencional. Es su afirmación, no una validación externa. Sturman lleva años demostrando que la actuación electrohidráulica funciona en camiones de gran tonelaje, pero ningún sistema camless completo ha acumulado todavía el millón de coches y los quince años en la calle que sí tiene MultiAir. Hasta que eso ocurra, «no muestra desgaste medible en banco» es una promesa razonable, no una certeza demostrada.
El tercero es el control. Una caja con doce, treinta y dos o cuarenta y ocho actuadores independientes necesita una centralita que tome decisiones correctas en todas las situaciones imaginables, desde el arranque en frío a treinta bajo cero hasta la décima vuelta seguida en el Nürburgring con el aceite caliente y el escape al rojo. Calibrar eso para una serie de hipercoche es viable. Calibrarlo para un coche que se va a vender por millones, con tolerancias de fabricación industrial y kilometrajes de doscientos mil kilómetros, es un trabajo de calibración órdenes de magnitud mayor.
Estos tres frentes, parásito energético, fiabilidad sin validar a gran escala y calibración masiva, son los que la economía sola no resuelve. Pueden resolverse, pero hace falta tiempo, dinero e iteración. Y por eso el «está listo» que se lee en muchos artículos hay que matizarlo: está demostrado, está validado en banco, está en un coche que ya existía, pero no está todavía en un coche que se haya vendido por miles.
La razón estructural, la que de verdad importa
Pero si pasamos del episodio del Gemera y miramos el problema de fondo, la razón por la que Freevalve, después de veinticinco años desde que Cargine empezó, sigue sin estar en un solo coche de producción, la cuenta el propio CvK con una sinceridad que se agradece.
El problema no es el tres cilindros. Doce actuadores en un tres cilindros, dice, no es un drama industrial. Lo tienen resuelto. El problema aparece cuando intentas escalar. Cuando quieres meter Freevalve en un ocho cilindros, necesitas treinta y dos actuadores, cada uno fabricado a medida, cada uno calibrado uno por uno. En un V12, cuarenta y ocho. Y ahí el coste y la complejidad se disparan de forma que deja de tener sentido económico, justo en los motores que más se venden en multicilindros grandes.
Esa es la trampa real de Freevalve. Brilla en lo pequeño y se ahoga en lo grande. Y la industria de masas, cuando puede elegir, opta por el camino del MultiAir: un sistema más sencillo, parcial, que mantiene un árbol de levas y resuelve solo la admisión, pero que se puede fabricar a millones por un precio que sale en la cuenta. Llevar la idea hasta el extremo total, como hace Freevalve, es ingenierilmente brillante pero industrialmente brutal.
Aun así, Koenigsegg no ha enterrado el proyecto. Las patentes siguen llegando año tras año. Hay un ciclo de dos tiempos desarrollado para el TFG. Hay una patente de compresor de doble uso que abre la puerta a usos en aviación y aeronaves de despegue vertical, donde la relación peso-potencia justifica el coste de calibrar válvula por válvula. La estantería en la que está el TFG, de momento, es una sala de espera.
Lo que esta historia te enseña
Freevalve no es la historia de un invento revolucionario que no llega al mercado. Es la historia de una idea muy vieja, la del motor sin árbol de levas, que lleva más de un siglo intentando entrar por todas las puertas y solo lo ha conseguido a medias, a través del MultiAir de Fiat. Freevalve es la versión más ambiciosa de esa idea, la más radical, la que va hasta el final. Y por eso es también la más cara de escalar.
Lo que la separa de los demás intentos no es ser la primera. Es ser la más limpia conceptualmente. No depende de un lóbulo mecánico como MultiAir, no se queda solo en la admisión como Valvetronic, no necesita la presión hidráulica de los inyectores como Sturman en aquel International del año 2000. Cada válvula es libre de verdad. El precio de esa pureza es que la industria, cuando hace cuentas, prefiere de momento el medio camino más barato y comprobado.
La próxima vez que arranques tu coche y oigas el árbol de levas girando ahí dentro, esa barra con bultos que lleva un siglo decidiendo por ti, recuerda que hay un MultiAir funcionando hoy en millones de coches que ya prescinde de la mitad del compromiso, y que hay un TFG en una estantería de Ängelholm que prescinde del compromiso entero, esperando a que se resuelvan a la vez varias cosas que no son solo dinero: la calibración a escala industrial, la validación de fiabilidad fuera del banco y el precio energético de mantener todo el sistema funcionando. Cuando esas tres ecuaciones cuadren, no antes, alguien lo bajará del estante.
